WiCloud+WiSCADA在机房监控系统的应用方案

随着工厂自动化和网络化程度的提升，越来越多的工业现场引入了已经高度发达并且相当成熟的IT技术来提高工业控制系统的生产效率和降低工厂的运营成本。其中，将原有的工控机、服务器等硬件设备采用虚拟化的方式集中部署在控制中心的模式已经在许多工厂落地运行，采用这种虚拟化模式的优势也已经为众多生产企业带来诸多收益。

一.解决方案

如图所示：

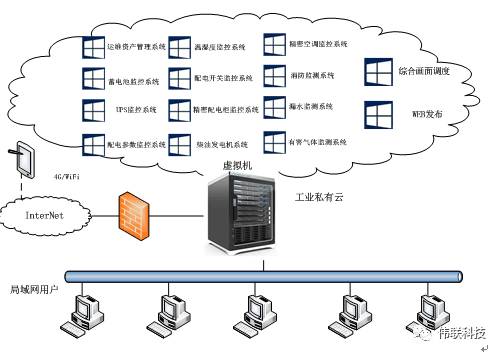

如图所示，在控制中心安装一套WL-820B-B工业私有云，该私有云内含两台高性能工业交换机和三个云节点物理机。在私有云中采用Hyper-V平台虚拟出14台虚拟机，其中12台安装Windows Server 2012R2操作系统并且安装WISCADA工业组态软件作为运维资产管理系统、配电参数监控系统、配电开关监控系统、精密配电柜监控系统、UPS监控系统、蓄电池监控系统、精密空调监控系统、漏水监测系统、温湿度监控系统、有害气体监测系统、消防监测系统、柴油发电机系统的数据采集以及画面显示系统，1台虚拟机安装WiSCADA工业组态软件作为所有子系统的综合调度系统，1台虚拟机安装WiSCADA工业组态软件启用电子地图和P2P内网穿透功能作为WEB端发布中心。私有云网络通过工业防火墙连接到互联网，私有云内配置WEB发布虚拟机连接到互联网。

具体如下：

1  、WEB发布虚拟机内的WiSCADA组态软件中通过百度地图显示功能，编辑需要显示位置的站点的位置信息，并且做标记。当手动放大或缩小地图显示区域时，标记点依然存在。

2、 WEB发布虚拟机内的WiSCADA组态软件中，启用P2P功能，将已经组态完成的HMI画面发布到互联网，用户通过安卓或苹果的手机、平板电脑等智能移动终端设备通过4G网络或者WiFi就可以轻松的访问到HMI画面，如果是默认配置，移动终端查看到的画面将会和PC端查看到的完全同步。如果用户需要单独显示不同的画面，也可以在软件中配置实现。

3、在综合调度虚拟机的WiSCADA组态软件中通过视频显示功能块，可以将现场的海康威视等摄像头显示在组态画面中，如果该摄像头具备云台控制功能，还可以通过组态软件控制。

4、在综合调度虚拟机的WiSCADA组态软件中，用户可以按照自己的设想定义出不同格式的报表，这种操作基于Excel风格。用户可以定义出历史数据报表，数据库报表，实时数据报表等多种类型报表。

5、WiSCADA组态软件本身嵌入功能强大的历史数据库，如果用户需要使用其他关系数据库，WiSCADA也提供高速通讯接口，在软件中可自由对数据库进行操作，包括增加、删除、查找、修改等功能。如果用户需要操作关系数据库，建议学习了解SQL语句。

6、用户可以通过WiSCADA组态软件的网络客户端或者支持HTML5的浏览器连接到综合调度虚拟机的IP，就可以轻松地访问到所有子系统的画面。

7、移动巡检人员可以携带智能移动终端连接到互联网或者无线局域网就能够便捷地记录巡检信息。

二．方案优势

WiSCADA

1、实时地图显示

WiSCADA软件的地图显示功能可实时将所有位置信息显示在屏幕上，并且可以动态地显示换热站的一些关键数据，使得运行人员可以直观地判断出某一换热站的运行状况。

2 、灵活报表展示

  在WiSCADA组态软件中，用户可以自由定义所需的报表格式，并且将该报表以友好的界面显示出来，该功能省去了用户采用传统工控组态软件需要使用脚本来编写报表的烦恼。用户定义报表就像使用Excel表格那样简单、便捷。

3、完善的IO数据采集驱动

       WiSCADA组态软件内置了多种通讯协议，如OPC、ModbusRTU、ModbusTCP/IP、SNMP、万能协议等，并且，还可以直接与西门子、三菱、欧姆龙、施耐德、罗克韦尔等厂家的PLC直接通讯，值得注意的是，如果用户需要采集串口连接的自定义协议设备的数据，万能协议便是最好的工具。除此之外，该软件还可直接与门禁系统、智能仪表、西门子变频器等设备连接，最大程度地帮助用户采集到工业现场设备数据。

4、 P2P内网穿透

       P2P功能专用于智能移动终端连接。启用该功能后，用户可以使用自己安卓或苹果手机通过4G/WiFi网络连接到自己组态好的画面，用户可以自定义手机端访问到的画面是否和PC端显示的一样，手机端显示的画面可设置自动适应屏幕大小显示。当然，用户也可以定义手机端显示不同于PC端的画面。值得一提的是，使用P2P内网穿透技术，用户用于网络发布的机器不需要固定IP和公网IP，只需要能够通过防火墙连接到互联网即可。

5、监控视频显示功能

      WiSCADA组态软件内嵌海康威视、萤石云、威视达康等厂家摄像头解码协议，可无缝连接到这些厂家的网络监控设备，如果该设备具备云台功能，还可使用WiSCADA软件进行远程控制。

6、强大的报警功能

  使用WiSCADA组态软件配置报警信息，可使用的重要报警随时随地提醒道关键人员，这种提醒方式包括微信、短信、Email、语音、弹窗等方式。

7、高效的关系数据库连接能力

       WiSCADA组态软件内嵌了数据库连接驱动，可以直接连接到MS SQL Server、Access、Oracle等常用的关系数据库，并且通过使用中文脚本的方式可方便地对数据库进行必要的操作。

8、 网络客户端连接简单方便

    使用WiSCADA_NetClient网络客户端，只需在操作员站工控机上安装一个组态浏览器即可，网络客户端的授权都在WiSCADA软件服务端完成，操作员站无需安装繁琐的授权文件。

9、强大的脚本功能

       WiSCADA组态软件支持JavaScript脚本，用户可以使用脚本自由编辑任何想要实现的功能。

工业私有云部署优势：

1) 可以方便、灵活地管理整个控制系统的网络使用状况。

2) 降低硬件采购成本：用户只需够买高性能服务器和价廉的瘦客户机即可，无需再购买价格高昂的工控机。

3) 所有虚拟机都以文件的方式存储在磁盘阵列中，便于用户异地或随时备份，并且，所有的控制系统数据都已保存在虚拟机文件中，用户不必担心数据的丢失。

4) 故障恢复速度快：运行的虚拟机可以安装时间节点创建快照镜像，当发生意外情况导致虚拟机出问题时，可随时恢复到之前设置的系统镜像节点，这比起传统工控机需要重新安装操作系统和应用软件节省了大量的时间和人力。更有甚者，用户可以将虚拟机文件拷贝到移动硬盘保存，当出现极端情况时，可轻松的使用备份的虚拟机文件快速回复控制系统的正常运行。

5) 硬件升级时不再考虑操作系统与驱动兼容性的问题。

6) 所有的系统均可以实现远程网络维护，当系统发生故障时不再需要工程师亲临现场去处理。

7) 更换操作员站所需要的时间更短，无需再次安装其他辅助软件和工业软件，只安装瘦客户端即可。

8) 资源动态分配，可以有效利用所有资源。

9) 所有工程师站，服务器均可以实现统一管理；每台机器对资源的利用率以及运行情况可以很直观的显示出来。

10)     给上级系统提供数据不再需要单设物理机，直接在现有物理机上虚拟一台服务器即可，比如 SIS 系统服务器。
