电厂堆取料机与中控室无线通讯解决方案

经了解厂内有一套ABB控制系统，一套AB CLX控制系统；一套Quantum 140CPU11303系统，ABB控制系统中控制器与远程IO之间采用ProFibus DP总线方式连接；而AB ControlLogix部分安装有一块1756-ENBT卡件；Quantum侧安装有一块140NOE77101 Modbus TCP/IP卡件，ABB控制系统与AB控制系统之间的距离大约3km，Quantum控制系统与AB控制系统之间的距离初步按3km进行设计。现要求以无线通讯的方式实现AB控制系统与ABB控制系统的数据交换，AB控制系统与Modicon Quantum控制系统的数据交换。

 WL-430T-A

根据现场需求选用Witlinc公司提供的WL-430T-A工业4G路由器实现上述无线通讯需求，在中控室AB一侧安装一台WL-430T-A 工业4G路由器，用于建立VPN Server。在ABB控制系统一侧安装一台WL-430T-A 工业4G路由器，DP经由网关设备转换为Ethernet/IP协议，连接到工业4G路由器。在Quantum控制系统侧安装一台WL-430T-A 工业4G路由器，ModbusTCP/IP协议经由网关设备转换为Ethernet/IP协议后连接到工业4G路由器LAN口。这几块通讯模块均为导轨式安装，而且体积比较小便于安装；

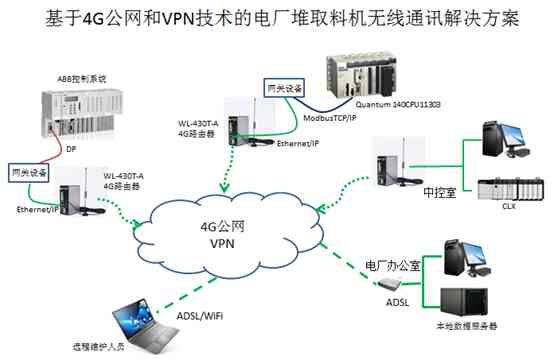

上图中中控室通过工业4G路由器建立VPN Server，并且该路由器设备LAN口连接至ControlLogix系统。ABB控制系统主控制器作为整个Profibus DP网络的Profibus 主站，网关设备作为其中一个从站，ABB通过Profibus DP总线将数据写给网关设备，网关将DP转成Ethernet/IP后经由工业4G路由器连通的VPN隧道传输到中控室的VPN Server端，这就是一个完整的AB系统从ABB系统读写数据的过程。

图中Modicon Quantum一侧经过网关设备将Modbus TCP/IP转换为Ethernet/IP协议后连接到工业4G路由器LAN口，然后经由工业4G路由器连通的VPN隧道传输到中控室的VPN Server端，中控室的工业4G路由器LAN口连接至ControlLogix系统，这就是一个完整的Modicon Quantum给AB读写数据的过程。

方案优势：

• 在设备现场将通讯协议整合成统一的EthernetIP，方便后期扩展。
• 占用空间小，安装方便。
• 整个网络通讯介质只需增加几条普通的以太网电缆和一根Profibus DP电缆。
• 采用4G公网中组建VPN隧道方式，极大地提高了信号传输速率，同时也增强了整个系统的横向扩展性。
• 模块配置简单，维护方便。
• 控制信号通过高性能防火墙接入4G公网，使得远程维护得以实现，技术人员只需连接互联网，拨通VPN隧道，即可方便地维护整个系统。无需亲临现场。
• 厂区办公室不必专门放置电缆用于监控生产数据，只需通过互联网连接至VPN隧道即可。
