某钢厂计量处采集异地厂区数据解决方案

某钢铁公司是新中国成立后最早建设的钢铁工业基地之一。是我国主要钢轨生产基地之一、品种规格较齐全的无缝钢管生产基地之一。

随着钢厂新能源体系项目的落实，传统的远程数据采集及传输方式亟待改善，数据采集不及时、传输速度较慢、传输过程经常受到外界干扰、甚至人为改变实际检测数据等问题必须得到解决，否则会影响到整个信息系统的正常运行。针对这些新需求，Witlinc Technology的工程师们经过现场调查和实际测试，利用Witlinc Technology公司产品的自身优势，结合钢厂目前的实际环境，提出如下解决方案：

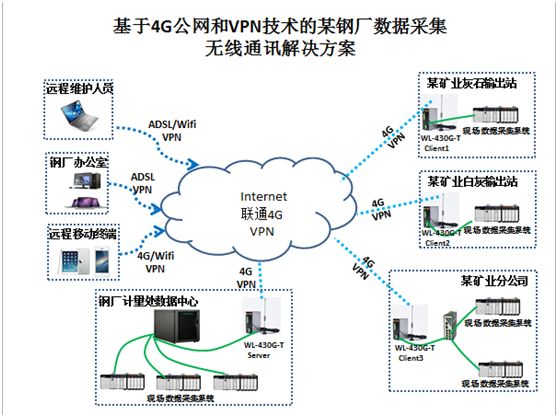

在位于市区的钢厂计量处数据中心安装一台WL-430G-T工业4G路由器，利用中国联通4G公网连接至Internet，使用路由器内置的VPN功能建立VPN Server。在某矿业灰石输出站、某矿业白灰输出站、某矿业分公司的数据采集系统处分别安装WL-430G-T工业4G路由器一台，通过中国联通4G公网连接到钢厂计量处的工业4G路由器建立的VPN通道上，这样便可实现钢厂计量处数据中心对地处外省的数据采集系统的数据访问，整个过程处于安全的网络隧道中，并且WL-430G-T工业4G路由器内置工业防火墙，更能保证网络的安全性。

而且，身处钢厂集团办公室的人可以通过ADSL拨号上网至Internet作为VPN 通道的Client来访问整个计量处的数据中心，从而能够及时地监测到计量数据。

另外，拥有一定权限的相关人员也可通过手机、平板电脑等移动终端通过4G网络或WiFi信号实时访问数据中心，这极大地提高了访问数据的便捷性，使得需要数据的人不必回办公室便可轻松的获取数据。

还有，维护系统的技术人员可以随时随地连接到VPN通道来检查整个系统的工作情况，如果出现问题，技术人员可以及时有效的提出解决方法，避免因为时间和距离等不必要的因素导致整个系统的瘫痪。

方案特点：

• 通过因特网实现工业网络远程访问与控制
• 远程访问SCADA、HMI和PLC系统
• 支持网络类型：GPRS/EDGE/4G/HSPA
• 集成2个以太网端口与一个RS232端口
• 可以通过防火墙阻止未授权的接入
• 通过VPN隧道实现加密、安全数据的传输。
• 支持中国联通/中国移动/中国电信3G/4G 网络
• 使用现有IP地址或者新的IP地址来满足系统需求
• 支持NAT (网络地址转换)，允许用户配置特定IP地址进行远程访问，例如： RTU 可以使用一个LAN IP地址192.168.1.254 ，VPN的IP地址可以设定为10.23.1.254
• 网络具备了充分的可扩张性
• 每一个设备都有一个独一无二的IP地址，可以在网络的任意节点进行访问
• 整个网络支持SNMP管理和监控（需网管软件支持）
• 易于集成于现有的IT基础设施
• 专为工业应用设计

VPN方案优势：

• 远程访问整个网络站点
• 支持数据监控，远程维护和远程故障诊断
• 不再需要进行现场维护，节约时间和差旅成本
• 需要进行监控的网络站点数量大小完全按照客户的实际需求，并且没有最大数量的限制要求，网络可无限扩展，足以满足各种工况要求
• 可以与现有IT基础设施连接
• 使用开放的标准互联网技术
• 可以提供完整的解决方法以及硬件和网络服务
